Bulkhead Barbed Fitting

Shenchi enkondukas altkvalitajn Bulkhead Barbed Fittings, specife desegnitajn por vojigi hosojn tra ekipaĵaj paneloj dum ili provizas fidindan sigelon. Faritaj el latuno, SUS304 kaj SUS316L neoksidebla ŝtalo, ĉi tiuj aparatoj ofertas fortan korodan reziston kaj taŭgas por ampleksa gamo de laborkondiĉoj.

Produkta Strukturo

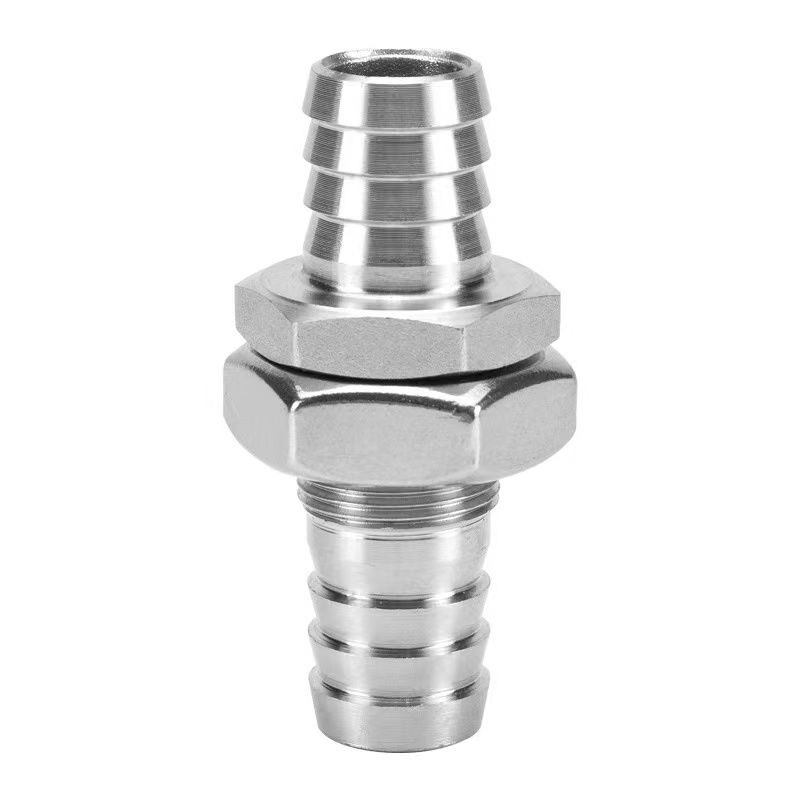

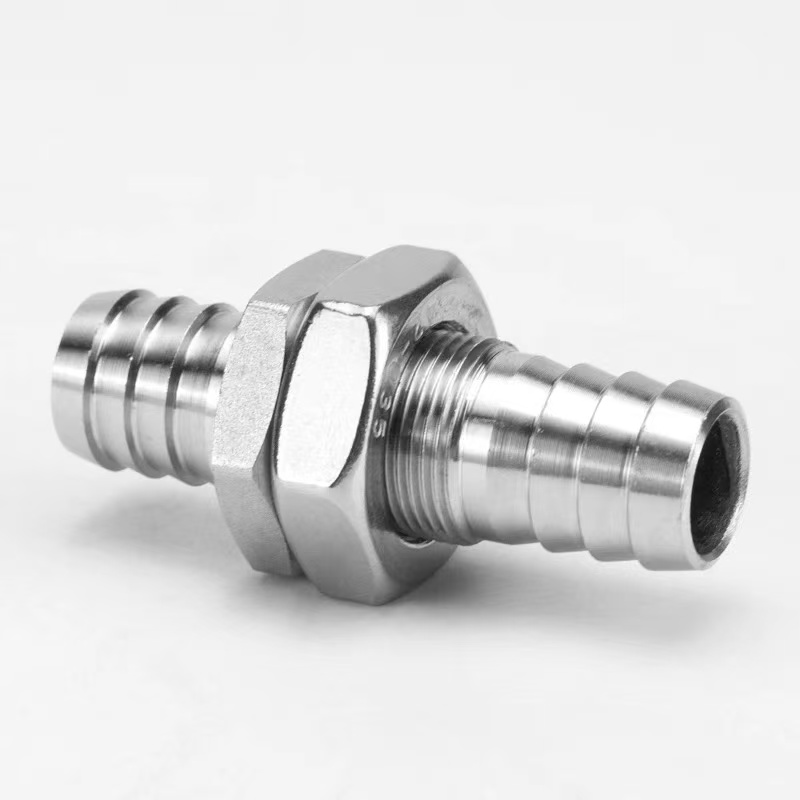

La strukturo de la Bulkhead Barbed Fitting inkluzivas fakmujn fadenojn, ŝlosan nukson, kaj pikhoskonektojn. Dum instalado, nur panela truo estas postulata; streĉi la nukson kompletigas la fiksan kaj sigelan procezon.

La pikfina fino havas kontraŭglitan kanelan dezajnon, certigante sekuran konekton kiam uzata per hosa krampo. Ĉi tiuj ekipaĵoj estas vaste uzataj en kontrolaj kabinetoj, akvopurigaj ekipaĵoj, medicinaj instrumentoj kaj aliaj rilataj kampoj.

Specifoj de Produkto

Strukturaj Avantaĝoj

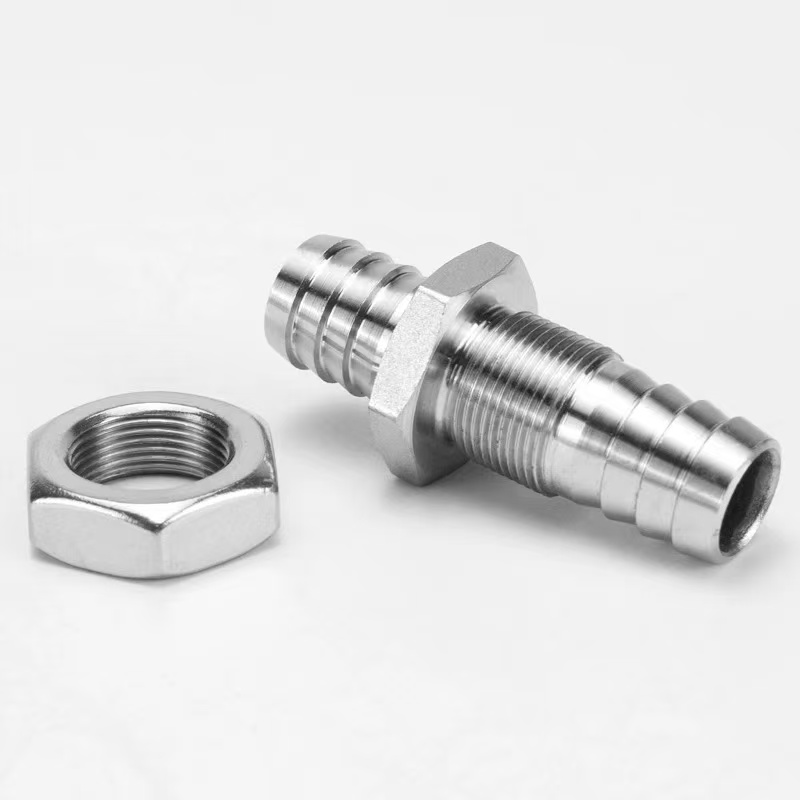

La Bulkhead Barbed Fitting estas tuba fikcio specife desegnita por vojigi hosojn tra ekipaĵpaneloj, ĉemetaĵoj aŭ mamparoj dum ĝi provizas fiksan sigelon. Ĝia ĉefstrukturo inkludas fakmuran fadensekcion, ŝlosan nukson, sigelan garkon, kaj pikan hoskonekton. Dum instalado, nur truo de la responda diametro devas esti farita sur la panelo. La fadensekcio de la garnaĵo estas trapasita tra la truo, kaj la nukso estas streĉita de la kontraŭa flanko por kompletigi la fiksan kaj sigelan procezon.

1. Fakmuro Ripara Strukturo:La fadensekciolongo estas adaptita al oftaj paneldikecoj. Post kiam la ŝlosa nukso estas streĉita, ĝi formas rigidan fiksadon kun la panelo, certigante, ke la fiksaĵo restas sekura eĉ sub eksteraj tiraj fortoj.

2. Pikita Hosa Konekto:Unu aŭ ambaŭ flankoj de la panelo prezentas pikajn pintigitajn dentojn por enigi la hoson kaj formi sigelitan ligon per hoskrampo. La pikfina fino adoptas duoblan kontraŭglitan kanelan dezajnon, ofertante signife pli altan eltiriĝan reziston ol ordinaraj garnaĵoj.

3. Sigela Sistemo:Kaŭĉukaj pakoj aŭ O-ringoj estas disponigitaj ambaŭflanke de la panelo. Kiam la nukso estas streĉita, la sigelgaketo estas kunpremita, atingante akvorezistan kaj polvan sigeladon ĉe la panela malfermo, kun protekta takso de ĝis IP65 aŭ pli alta.

Instala Metodo

La daŭraj Bulkhead Barbed Fittings de Shenchi estas facile instaleblaj. Sekura kaj sigelita konekto povas esti atingita en nur ses paŝoj:

Paŝo 1: Panela Truo-Preparo

Faru respondan rondan truon sur la panelo surbaze de la ekstera diametro de la fadensekcio. Certigu, ke la trua rando estas glata kaj senbrida por eviti difekti la sigelan garkon.

Paŝo 2: Instalu la Sigelan Gasketon

Glitu la inkluzivitan EPDM-sigelan garkon sur la fadensekcion, premante ĝin kontraŭ la taŭga bazo. Se sigelado estas postulata ambaŭflanke de la panelo, metu unu garkon sur ĉiu flanko.

Paŝo 3: Enigu Tra la Panelo

Enmetu la fadensekcion en la truon de unu flanko de la panelo, certigante, ke la taŭga bazo kontaktas la panelon kun la sigela garko intere.

Paŝo 4: Streĉi la Ŝlosantan Nukson

Ŝraŭbi la ŝlosan nukson sur la fadenan sekcion de la kontraŭa flanko de la panelo, kaj iom post iom streĉu ĝin per ŝlosilo. Rekomendita tordmomanto: 5–8 N·m por latunaj materialoj kaj 8–12 N·m por neoksidebla ŝtalo. Tenu la konvenan korpon senmova dum streĉado.

Paŝo 5: Konektu la Hoson

Elektu specifon kie la pika ekstera diametro estas 0.5-1 mm pli granda ol la hosa interna diametro. Enmetu la hoson vertikale sur la pikan finon ĝis ĝi atingas la bazon. Por altpremaj aplikoj, uzu neoksidebla ŝtalo hoskrampo kaj fiksu ĝin inter la dua kaj tria barbs.

Paŝo 6: Sigela Integreca Testo

Faru provon de statika premo je 1,5-oble la laborpremo. Se ne estas elfluo dum tri minutoj, la instalado estas kvalifikita.
