L-Tipa Pagoda Akvotubo-Konektilo

Produktspecoj

Kiel profesia ĉina fabrikisto de L-Type Pagoda Akvopipaj Konektiloj, Shenchi ofertas du ĉefajn produktajn tipojn:

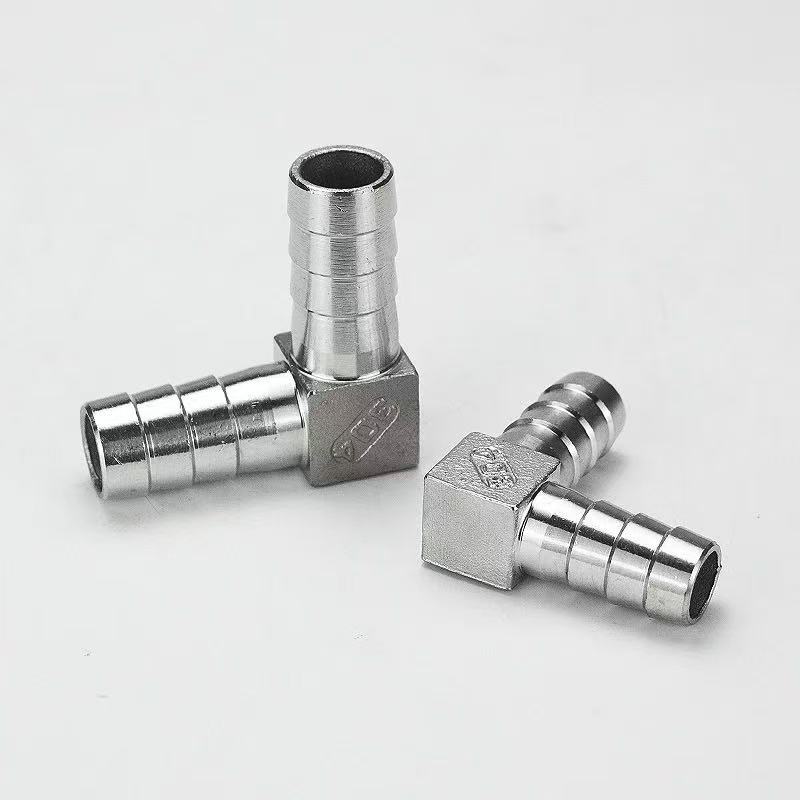

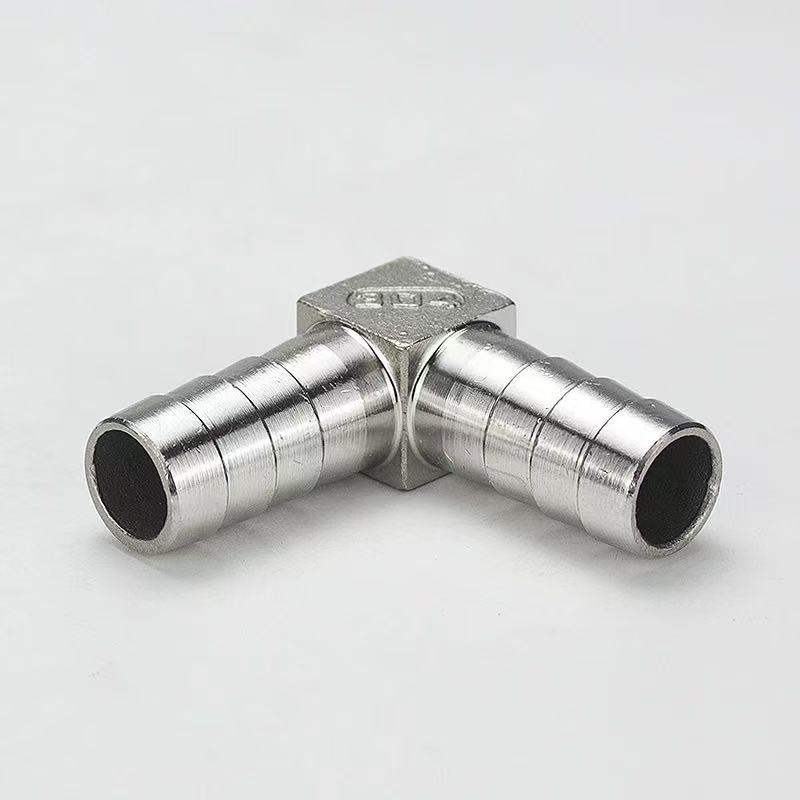

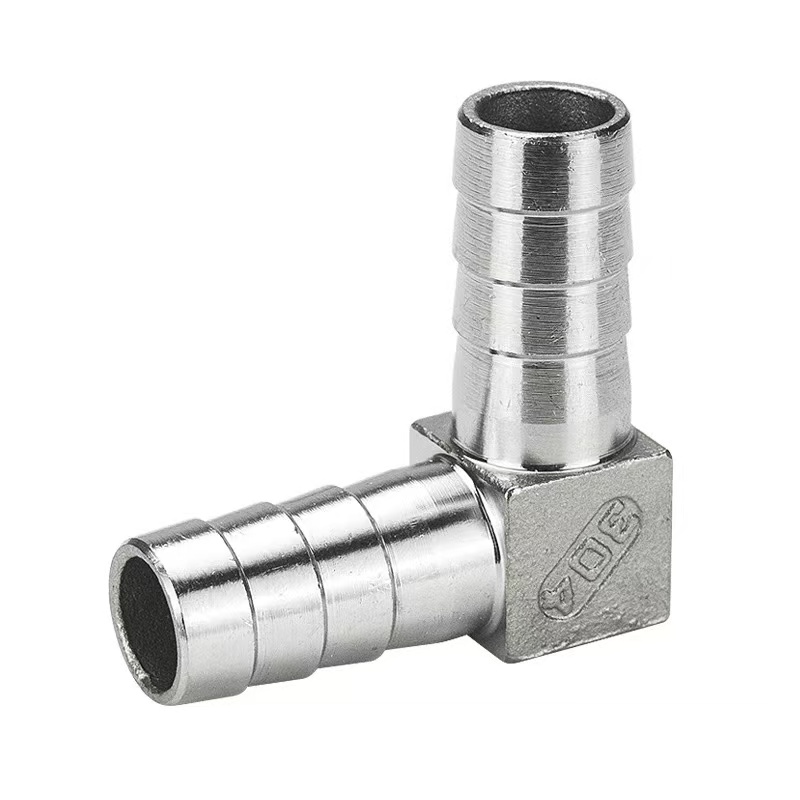

L-Tipa Pagoda Akva Pipa Konektilo: Ambaŭ finoj prezentas pikan pagodan strukturon, dizajnitan por krei 90-gradan direktan ligon inter du flekseblaj hosoj.

L-Type Male Threaded Pagoda Connector: Unu fino havas pikan pagodan strukturon por ligado al fleksebla hoso, dum la alia fino havas eksterajn (masklajn) fadenojn, dizajnitajn por kreado de 90-grada unudirekta ligo inter hoso kaj peco de ekipaĵo kun interna (ina) surfadenigita haveno.

Ambaŭ tipoj havas 90-gradan angulan dezajnon kun identaj specifoj por la pikpagodaj finoj. Ili estas haveblaj en elekto de materialoj: 304 neoksidebla ŝtalo, 316L neoksidebla ŝtalo, aŭ latuno. La ŝlosila distingo kuŝas en la konektmetodo: la unua faciligas rektan hos-al-hoskonekton, dum la dua faciligas transiran ligon inter hoso kaj peco de ekipaĵo, tiel ofertante flekseblajn elektajn opciojn por konveni diversajn instalajn scenarojn.

Kio estas la diferenco inter la L-Tipa Pagoda Akvotubo-Konektilo kaj la L-Tipa Vira Fadenigita Pagoda Konektilo?

Kerna Diferenco: La Konektilo de Akvotubo de Shenchi L-Type Pagoda havas duoblan pikan interfacon (ambaŭ finoj estas pikitaj pagodaj kapoj, dezajnitaj por konekti rekte al flekseblaj hosoj). La L-Type Male Threaded Pagoda Konektilo havas eksteran fadenon ĉe unu fino kaj pikpagodon sur la alia, dizajnita por konekti flekseblan hoson al rigida tubo aŭ valva korpo kun internaj fadenoj. Shenchi’s alt-efikecaj L-Type Pagoda Akvotubo-Konektiloj estas forĝitaj el latuno aŭ 304/316L neoksidebla ŝtalo; ilia 90-grada orta angula strukturo estas ideala por redirekti duktoj. La duobla pika dezajno certigas firmen, sekuran kroĉadon—precipe kiam parigita kun hoskrampoj—por malhelpi malligon kaj elfluon. Ĉi tiuj ekipaĵoj ofertas bonegan reziston al premo, korodo kaj maljuniĝo. La varianto de neoksidebla ŝtalo 316L estas specife taŭga por tre korodaj medioj, kiel tiuj, kiuj implikas marakvon aŭ kemian prilaboradon. Facile instaleblaj, ĉi tiuj ekipaĵoj estas idealaj por malaltpremaj hoskonektoj en akvotubaroj, pneŭmatikaj sistemoj kaj industriaj fluidaj aplikoj, ofertante esceptan stabilecon kaj fortikecon.

Specifoj de Produkto

Instalaj Instrukcioj

La L-Type Pagoda Akva Pipe-Konektilo de Shenchi-marko, fabrikita laŭ naciaj normoj, estas facile instalebla. Sekvante la paŝojn sube certigas fidindan konekton:

Paŝo 1: Hosa Tranĉo

Uzu specialan hostranĉilon por tranĉi la finon de la hoso rekte kaj plata, evitante angulajn tranĉojn aŭ svingojn, por certigi perfektan ĝustigon kontraŭ la pagodaj barboj. Por plektitaj aŭ plifortigitaj tuboj, oni rekomendas uzi varman tranĉan metodon por sigeli la randojn kaj malhelpi frakasadon.

Paŝo 2: Pagoda Fina Konekto

Enmetu la hoson vertikale sur la pagodan finon ĝis la hoso-vizaĝo kontaktas la bazon de la pagoda garnituro. La pagodaj barboj havas tretitan dezajnon, kiu kreas multoblajn sigelringojn post kiam la hoso estas enigita. Por altpremaj aplikoj, sekurigu la konekton per neoksidebla ŝtalo hosa krampo aŭ printempa klipo; la krampo devus esti poziciigita inter la dua kaj tria pagodaj barboj.

Paŝo 3: Fadenigita Fina Konekto

Elektu la taŭgan sigelan metodon por la surfadenita fino bazita sur ĝiaj specifoj: G-fadenoj (paralelaj tubfadenoj) postulas kaŭĉukon aŭ kupran garkon por sigeli; NPT aŭ R-fadenoj (pipaj fadenoj) postulas envolvi 3-5 turnojn de PTFE-fadena sigelglubendo antaŭ streĉi. Dum streĉado, metu la ŝlosilon al la sesangula korpo de la garnituro por malhelpi tordmomanton esti transdonita al la hosa konektopunkto.

Paŝo 4: Prema Testado

Fininte la instaladon, faru provon de senmova premo je 1,5-oble la laborpremo de la sistemo. Se neniuj likoj estas observataj post konservado de ĉi tiu premo dum 3 minutoj, la aro estas preta por uzo. La instala proceduro por la responda L-Type Male Threaded Pagoda Konektilo en ĉi tiu serio estas identa—malsama nur en la fadenspeco—permesante flekseblan elekton bazitan sur la specifaj interfacaj postuloj.

Aplikaj Kampoj

1. Ekipo pri Akvotraktado

La L-Type Pagoda Akva Pipa Konektilo estas desegnita por 90-gradaj direktaj ligoj inter PE kaj PU-tuboj en akvopurigiloj, akvomoligiloj kaj RO (Inversa Osmozo) sistemoj. Se fabrikita el 316L neoksidebla ŝtalo, ĝi plenumas manĝ-kvalitajn sanitarajn postulojn. Komplementa L-Type Male Threaded Pagoda Connector ene de la sama serio estas havebla por aplikoj kie la ekipaĵinterfaco havas internan (inan) fadenon.

2. Pneŭmatikaj Aŭtomataj Sistemoj

Uzite por pneŭmatikaj tubvojoj en aerkompresoroj, pneŭmatikaj valvaj duktoj kaj aŭtomatigitaj muntaj linioj. Ĝia L-forma strukturo konservas internan ekipaĵan spacon, dum kongruo kun rapidkonektaj piloj faciligas rapidan muntadon, malmuntadon kaj prizorgadon.

3. Sanitaraj kaj Hejmaj Aparatoj

Konektas akvotusojn por inteligentaj necesejoj, vazlaviloj, lavmaŝinoj kaj similaj aparatoj. Konstruite el latuno, la L-Tipa Pagoda Akvotubo-Konektilo ofertas bonegan varmokonduktecon, igante ĝin taŭga por varmakvaj linioj. La L-Type Male Threaded Pagoda Konektilo estas dizajnita por alĝustigi pli larĝan gamon da interfacnormoj trovitaj en importitaj ekipaĵoj.

4. Industriaj Malvarmigaj kaj Lubrikaj Sistemoj

Aplikita en maŝino ilo malvarmigo linioj kaj hidraŭlika lubrikado sistemoj. La neoksidebla ŝtala konstruo disponigas superan korodan reziston, ebligante fidindan agadon en postulemaj medioj implikantaj olean nebulon, tranĉajn fluidojn kaj similajn kompleksajn funkciajn kondiĉojn.
