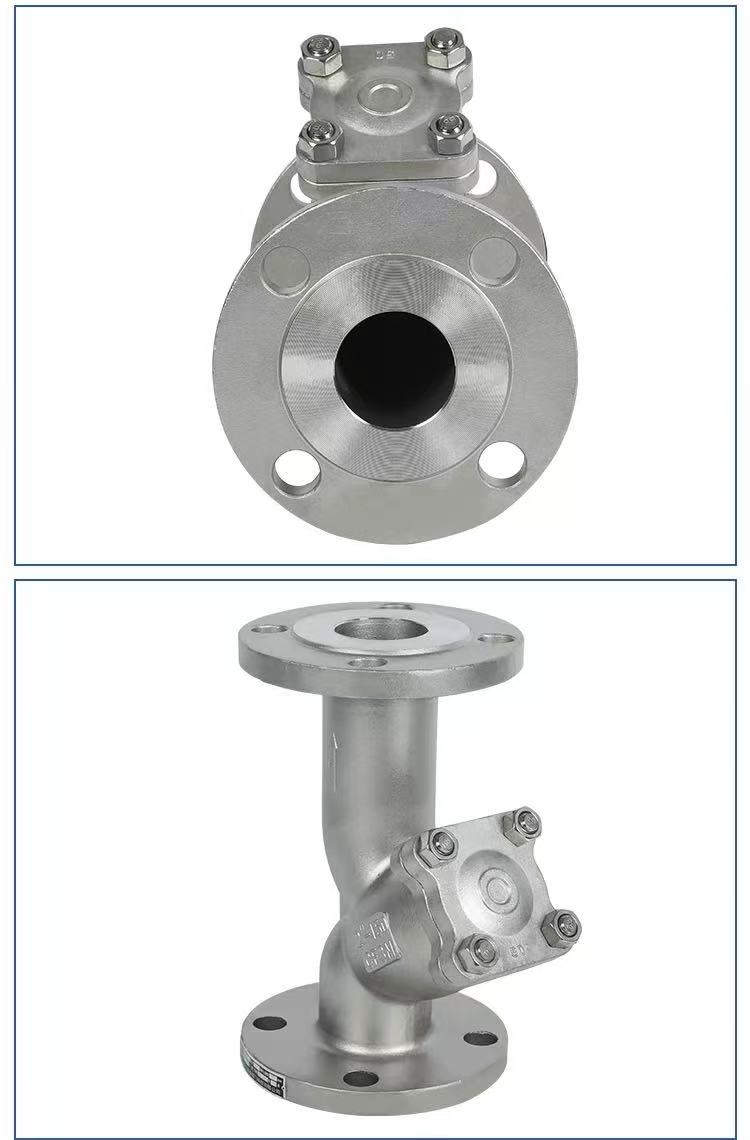

American Standard Flange Y-speca Filtrilo

Laborprincipo

La integra American Standard Flange Y-tipo Filtrilo de Shenchi-fabriko funkcias laŭ la principo de interkapto de filtrila ekrano. La medio eniras la loĝejon de la enirfino kaj fluas tra la filtrila ekrano ene de la Y-forma strukturo. Solidaj malpuraĵoj estas blokitaj ene de la filtrila ekrano, dum pura medio trapasas kaj eliras el la ellasejo. La totala areo de la filtrila ekrano estas 3-4 fojojn la transversa areo de la tubo, rezultigante malaltan reziston kaj rapidan fluon. Por drenado, malŝraŭbi la malsupran ŝtopilon aŭ forigu la flanĝan kovrilon, elprenu la filtrilan ekranon, purigu ĝin kaj poste reinstalu ĝin. La ĉefa korpo estas farita el materialoj WCB, SUS304 (CF8), aŭ SUS316L (CF3M), uzante integran gisan procezon, rezultigante senjuntan loĝejon kaj fidindan premreziston. Shenchi-produktoj taŭgas por malpura filtrado en duktoj uzataj en nafto, kemiaj kaj akvopurigaj industrioj.

Produktaj Parametroj

Produkta Nomo: Filtrilo de Amerika Standard Flange Y-tipo	Specifoj: (1/8"-4") DN6-DN100Specifoj: (1/8"-4") DN6-DN100
Nominala Premo: PN16	Korpa Materialo: WCB, SUS304 (CF8), SUS316L (CF3M)
Normoj: ANSI, BS, DIN, ISO, JIS	Aplikebla Temperaturo: -20 ℃ ~ +150 ℃ (normala), ĝis +350 ℃ (alta temperaturo), malsupren ĝis -196 ℃ (malalta temperaturo)
Interna Metala Materialo: WCB, SUS304 (CF8), SUS316L (CF3M)	Meza temperaturo: Alta temperaturo, malalta temperaturo, meza temperaturo, normala temperaturo
Operacia Metodo: Manlibro	Sigeloj: EPDM, PPL
Konekto Metodo: Flanĝa konekto	Aplikoj: Akvo, aero, gaso, oleo, likvaĵoj, ktp.
Origino: Ĉinio	Specimeno: Disponeblaj specimenoj

Ŝlosilaj punktoj por instali

Konfirmo de direkto, vicigo kaj streĉiĝo de flanĝo, kaj subteno kaj protekto de dukto.

Instalante Shenchi American Standard Flange Y-tipajn Filtrilojn, atentu tri ŝlosilajn punktojn: Unue, konfirmu la fluodirekton. La sago sur la valva korpo devas esti vicigita kun la meza fluo-direkto, kaj la filtrila ekrano devas esti instalita direktita malsupren por faciligi malpurecon. Due, certigu flanĝon vicigon kaj streĉadon. La flanĝaj edroj devus esti paralelaj kaj samcentraj, la paketo centrita, kaj la rigliloj streĉitaj diagonale en stadioj por eviti ŝelan deformadon. Trie, provizu duktan subtenon kaj antaŭfiltrilan protekton. La filtrilo ne devas porti la pezon de la dukto; la dukto devas esti elpurigita antaŭ instalado por forigi grandajn partiklojn. Shenchi provizas detalajn instalinstrukciojn, subtenas ODM/OEM-adaptigon, kaj la filtrila maŝo-grandeco povas esti ĝustigita laŭbezone por certigi longtempan stabilan funkciadon de la filtrilo.

Efike filtritaj substancoj

Shenchi ASME-normaj flanĝaj Y-specaj filtriloj ĉefe filtras solidan suspenditan materion en dukto-amaskomunikilaro. Ĉi tio inkluzivas: veldan skoron, ferajn fajlaĵojn, kaj rustrestaĵon de duktoveldado; sablo, grundo, kanabaj fibroj, kaj sigelaĵrestaĵo postrestita de konstruado; partikla materio, kristaloj kaj sedimentoj portitaj de la amaskomunikilaro mem; rustskalo kaj skvamo fragmentoj de la maljuniĝanta kaj senŝeliĝanta interna muro de la dukto; kaj metalaj razadoj kaj aliaj malpuraĵoj en lubrika oleo. Precizeco de filtrado estas elektebla de 50-300 mesh, depende de la bezonata pureco de la amaskomunikilaro. Faritaj en Ĉinio, ASME-normaj flanĝaj Y-tipaj filtriloj estas faritaj el materialoj WCB, SUS304 kaj SUS316L, proponante korodan reziston kaj adapteblecon al diversaj amaskomunikiloj.

Substancoj Ne Taŭgaj por Filtrado

Shenchi ASME B-flange Y-tipo filtriloj ne taŭgas por filtri la sekvajn substancojn: kemiaĵoj solvita en la medio (kiel saloj en sala akvo, acidoj kaj alkalioj en solvoj); ole-akvaj emulsioj; viskozaj pastoj aŭ koloidoj; fibroj molaj malpuraĵoj (kiuj povas penetri aŭ ĉirkaŭvolvi la filtrilan ekranon); kaj gasaj poluaĵoj en gasaj medioj. Por ĉi tiuj amaskomunikiloj, aliaj specoj de filtriloj devas esti elektitaj. Vendante ASME B-flanĝajn Y-specajn filtrilojn, Shenchi konfirmos la amaskomunikilajn trajtojn kun la kliento por eviti malĝustan elekton. ASME B-flanĝaj Y-specaj filtriloj kun prezlistoj inkluzivas detalajn elektajn gvidliniojn.
