En la vasta reto de tuboj, kiu liveras akvon, gason kaj kontrolon al nia moderna mondo, la atento ofte falas sur la tubojn mem aŭ la valvojn, kiuj ordonas la fluon. Tamen, la veraj ebligantoj de kompleksaj, funkciaj kaj fidindaj sistemoj estas la humilajtubaroj. Ĉi tiuj esencaj komponentoj estas la konektiloj, direktoroj kaj adaptiloj, kiuj transformas rektajn longojn de tubo en celkonsciajn cirkvitojn. Kompreni iliajn tipojn, funkciojn kaj elektkriteriojn estas fundamenta por iu sukcesa projekto pri pritraktado de fluidoj aŭ gasoj.
* Direktoŝanĝo: Kubutoj (tipe 45° aŭ 90°) redirektas tubarojn ĉirkaŭ obstakloj aŭ laŭ strukturaj konturoj.

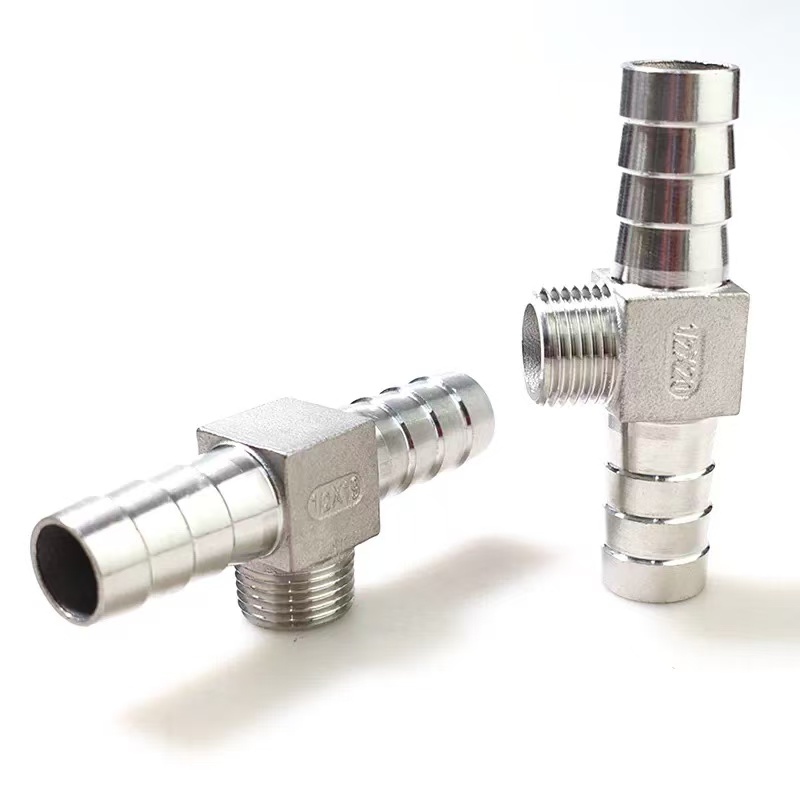

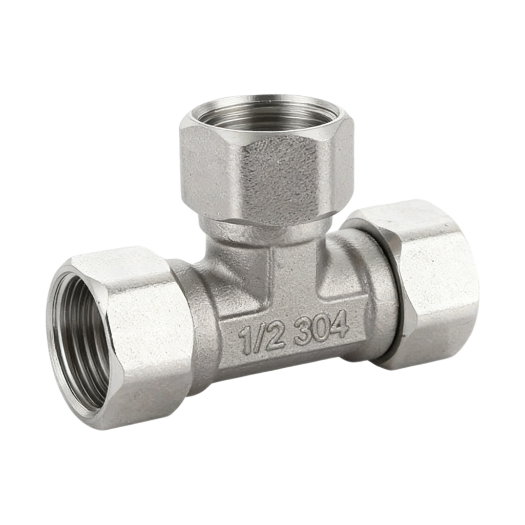

* Flua Divido aŭ Kombinaĵo: Ekdrajvecoj kaj Krucoj dividas ununuran fluon en plurajn branĉojn aŭ kombinas plurajn enfluojn en unu.
* Grandeca Adapto: Reduktiloj kaj Buŝoj kunligas tubojn de malsamaj diametroj perfekte.
* Linia Etendo: Kupladoj kunigas du samgrandajn tubojn en rekta kuro.
* Haveno-Kreado: Cicoj kaj Seloj disponigas alirpunktojn por kranoj, mezuriloj aŭ helplinioj.
* Finiĝo: Ĉapoj kaj Ŝtopiloj sigelas la finon de tubo, ĉu konstante aŭ provizore.
Ŝlosilaj Atributoj: Materialo, Konekto kaj Dezajno
Elekti la ĝustajn taŭgajn ĉarnirojn sur tri ĉefaj atributoj:
1. Materialo: La ekipaĵo devas esti kongrua kun la tubmaterialo kaj la medio (fluido/gaso) kiun ĝi portos.
* Kupro & Latuno: Bonega por trinkakvo, hejtado kaj iuj gasaj aplikoj. Rezistas korodon kaj estas facile instalebla per lutado aŭ premo.
* Karbona Ŝtalo kaj Neoksidebla ŝtalo: La normo por industriaj, altpremaj kaj alt-temperaturaj aplikoj (vaporo, oleo, kemiaĵoj). Proponas superan forton. Neoksidebla provizas plibonigitan korodan reziston.
* PVC, CPVC kaj PEX: Regas en modernaj akvotubaroj, irigacio kaj malaltpremaj kemiaj linioj. Malpeza, korodo-rezista, kaj ofte uzas solvan veldadon (PVC) aŭ gazetajn/krimpajn (PEX) ligojn.
* Malleebla fero: Konata pro sia fortikeco en fadenaj agordoj, ofte uzata en pezaj gasaj kaj hidraŭlikaj linioj.
2. Konekto-Metodo: Ĉi tio difinas kiel la konvena interfaco kun la tubo.
* Fadenigita (ŝraŭbita): La klasika, diverstalenta metodo uzanta mallarĝajn (NPT) fadenojn. Ideala por prizorgado-pezaj sistemoj, kampaj modifoj kaj fortikaj ligoj kie malmuntado povas esti bezonata. Postulas sigelilon por likrezista junto.
* Lutita/Brazita (Socket Weld): Ĉefe por kupro kaj ŝtalo. Kreas konstantan, glatan kaj tre fidindan junton fandante plenigaĵon en la interspacon inter la konvena ingo kaj tubo. Esenca por alt-integreca akvotubaro kaj kritikaj procezlinioj.
* Press-Fit: Moderna metodo uzanta specialigitajn ilojn por kripli garnaĵon per interna O-ringo sur tubon. Proponas rapidan, puran kaj tre fidindan konekton sen varmego aŭ fadenoj. Akirante rapidan adopton en komercaj akvotubaroj kaj hidronaj sistemoj.
* Puŝ-al-Konekti: La plej simpla instala metodo por provizoraj aŭ alireblaj linioj (ekz., kunpremita aero, instrumentado). Kolekto kaj O-ringa mekanismo ebligas senilan konekton kaj liberigon.
* Solva Weld: Uzita por plastaj (PVC/CPVC) sistemoj. Kemia solvilo degelas kaj kunfandas la pipon kaj konvenon en ununuran, monolitan pecon.
3. Prema taksado kaj normoj:Pipaj garniĝojestas produktitaj al specifaj premklasoj (ekz., Schedule 40, 80, Class 150, 300) kaj devas renkonti industriajn normojn (ASTM, ASME, EN). Elekti ekipaĵon kun prema takso egala aŭ superanta la maksimuman operacian premon de la sistemo estas nenegocebla por sekureco.
1. Difinu la Servon: Kia fluido aŭ gaso? Je kiu temperaturo kaj premo? Ĉu ĝi estas koroda? (ekz., Varma trinkakvo, 80 °C, 6 bar).
2. Elektu la Pipan Materialon: Surbaze de servokondiĉoj kaj buĝeto (ekz., Kupro).
3. Elektu la Konekto-Metodon: Ekvilibro rendimento, instal-kapablo kaj estontaj alirbezonoj (ekz., Press-fit por rapideco kaj fidindeco).
4. Specigu la Taŭgan Tipon kaj Grandecon: Determini la postulatan funkcion (ekz., 90° kubuto, 22mm x 22mm).
5. Konfirmu Kongruecon: Certigu, ke la konvena materialo, sigela metodo kaj prema takso estas plene kongruaj kun la elektitaj tuboj kaj sistemaj parametroj.
Konkludo: La Fundamento de Sistema Integreco
Pipfiksaĵoj estas la kritika interpunkcio en la lingvo de tubsistemoj. Ilia ĝusta elekto kaj instalado formas la fundamenton de la longviveco, sekureco kaj efikeco de sistemo. Kvankam ili povas funkcii ekster vido, specifi altkvalitajn, taŭgajn ekipaĵojn estas unu el la plej efikaj decidoj kiujn inĝeniero, entreprenisto aŭ instalisto povas fari. En la malsimpla danco de fluida dinamiko, ĉi tiuj komponantoj estas la silentaj, firmaj partneroj, kiuj certigas, ke ĉio fluas kiel desegnite.
