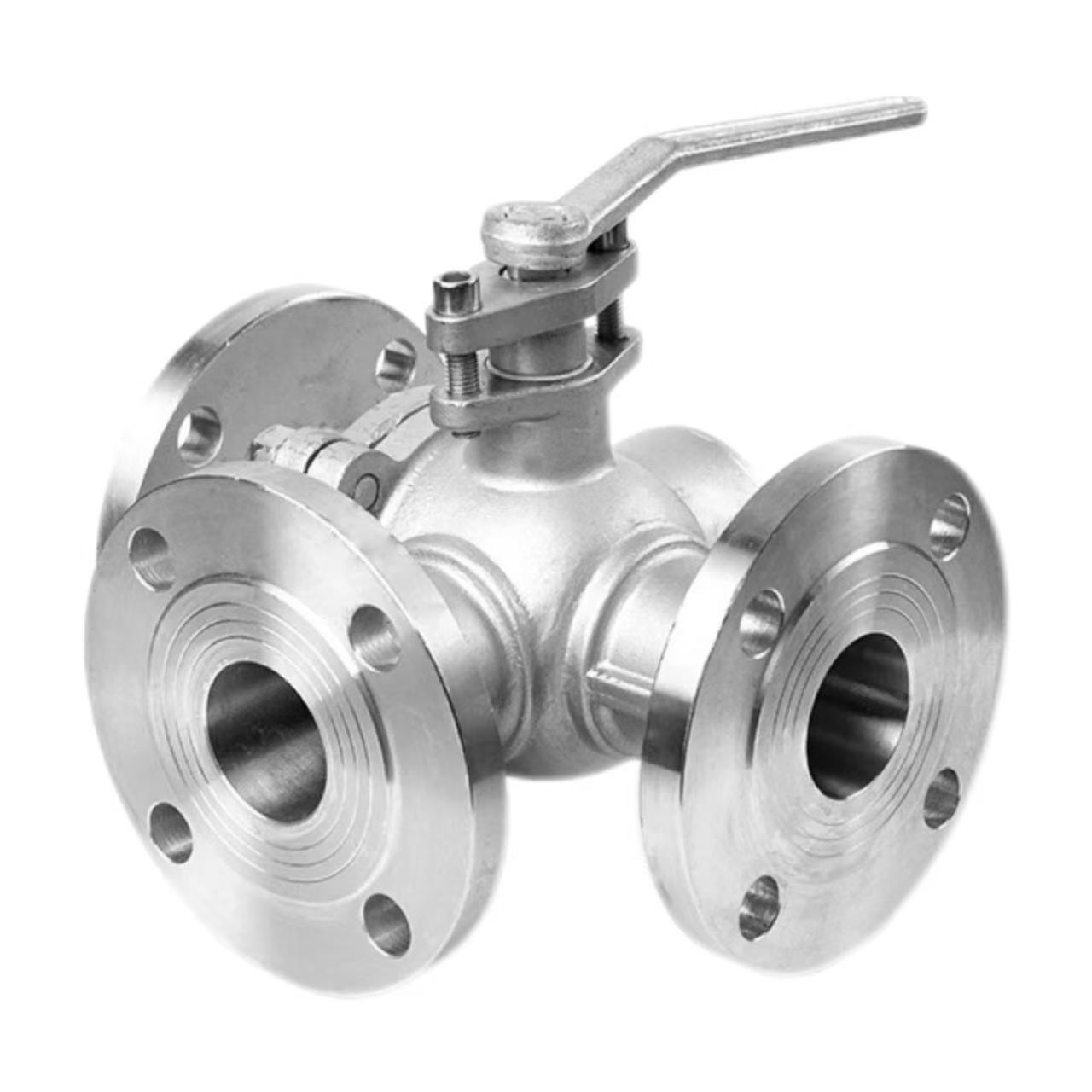

Tridirekta flanĝa pilkvalvo

Laborprincipo

La funkcia principo de la korodrezista tridirekta flanĝa pilkvalvo de la fabriko Shenchi baziĝas sur la L-formaj aŭ T-formaj kanaloj tranĉitaj en la pilkon. La pilko estas metita en la centron de la valvkorpo kaj turnita per tenilo. Kiam la pilko turniĝas, la kanaloj aliĝas aŭ kompensas de malsamaj valvaj havenoj, realigante la ŝanĝadon, kunfandon aŭ disigon de la meza fludirekto.

L-forma pilko:

 Rotacii 90° permesas al la medio ŝanĝi de la enirejo al iu ajn ellasejo, taŭga por inversigi scenarojn kun unu enirejo kaj du ellasejoj aŭ du enirejoj kaj unu ellasejo, kiel ekzemple alterne liverado de likvaĵo al du reaktoroj.

T-forma pilko:

Rotacii 180° permesas al ĉiuj tri havenoj esti konektitaj samtempe aŭ al iuj ajn du havenoj esti interkonektitaj, taŭgaj por miksado de du amaskomunikiloj kaj tiam eligo (kunfandado), aŭ dividado de unu amaskomunikilaro en du elirojn (dividado), kiel ekzemple en klimatizilo varma kaj malvarma akvo miksadsistemoj.

Produktaj Parametroj:

Produkta Nomo: Tri-Voja Flanĝa Pilkvalvo	Specifoj: (1/8"-4") DN6-DN100
Nominala Premo: PN16	Korpa Materialo: WCB, SUS304 (CF8), SUS316L (CF3M)
Normoj: ANSI, BS, DIN, ISO, JIS	Aplika temperaturo: -20 ℃ ~ +150 ℃ (normo), ĝis +350 ℃ (alta temperaturo), malsupren ĝis -196 ℃ (malalta temperaturo)
Interna Metala Materialo: WCB, SUS304 (CF8), SUS316L (CF3M)	Meza temperaturo: Alta temperaturo, malalta temperaturo, meza temperaturo, normala temperaturo
Operacia Metodo: Manlibro	Sigeloj: EPDM, PPL
Konekta Metodo: Flanĝa konekto	Aplikoj: Akvo, aero, gaso, oleo, likvaĵoj, ktp.
Origino: Ĉinio	Specimeno: Disponeblaj specimenoj

Avantaĝoj de Flanĝa Konekto:

Shenchi 3-direktaj flanĝaj pilkaj valvoj utiligas flanĝajn ligojn. Kompare al surfadenigitaj ligoj, flanĝaj ligoj ofertas pli altan preman reziston; la PN16-taksado povas stabile elteni 1.6MPa-premon. Malmuntado estas oportuna, faciligante regulan inspektadon kaj prizorgadon de dukto. Fidinda sigelo estas certigita; la flanĝgasketo kaj rigliloj funkcias kune por forigi la riskon de elfluado. Taŭga por grand-diametraj duktoj; por diametroj super DN50, kie surfadenigitaj ligoj estas malfacilaj, flanĝoj estas la norma elekto. Shenchi, ĉina fabrikisto de 3-direktaj pilkaj valvoj, ofertas flanĝojn konformajn al ANSI, BS, DIN kaj JIS-normoj, renkontante la bezonojn de tutmondaj klientoj.

Instala Ŝlosila Punkto 1: Flanĝo-Alineado

Flanĝo-Allineigo Kiam oni instalas la tridirektan flanĝan pilkan valvon de Shenchi, la flanĝaj vizaĝoj devas esti vicigitaj. La du flanĝoj devus esti paralelaj kaj samcentraj, kun la devio ne superante la permeseblan gamon de la flanĝogaso. Devigi boltilon kaŭzos valvkorpan deformadon, influante pilkan rotacion kaj sigelan rendimenton. Post vicigo, la gardo devas esti metita en la centron kaj ne devas esti kompensita. Malaltpreza tridirekta flanĝa pilkvalvo ne egalas al malalta kvalito; Shenchi-produktoj ofertas altan precizecon kaj pli facilan instaladon. Korod-rezistemaj tridirektaj flanĝaj pilkaj valvoj havas flanĝajn surfacajn finaĵojn, kiuj plenumas normojn, certigante pli fidindan sigeladon.

Instalado Dua Punkto: Riglilo Streĉado

Flanĝrigliloj devas esti streĉitaj diagonale en stadioj. Apliki tordmomanton laŭgrade en 2-3 stadioj, sekvante 180° diagonalan sinsekvon. Ne streĉu unu flankon samtempe, alie neegala premo sur la gardo kreos elfluajn kanalojn. Riglilmomanto devas renkonti normajn valorojn; trostreĉiĝo damaĝos la flanĝon aŭ riglilojn, dum malstreĉiĝado rezultigos nesufiĉan sigeladon. Shenchi 3-voja flanĝa pilka valvo-fabriko disponigas rekomenditan tordmomantan tablon por ke instalistoj referu. Ĉi tiuj instalaj punktoj estas decidaj por certigi longtempan senfluan valvan operacion; bonvolu strikte sekvi la specifojn.

Instala Punkto 3: Dukto Subteno kaj Purigado

Antaŭ instalado, la interno de la dukto devas esti purigita por forigi veldan skoron, ferajn fajlaĵojn, sablon kaj aliajn malpuraĵojn. Eksterlandaj objektoj enirantaj la valvokavon povas grati la pilkon aŭ fokojn, kondukante al likoj. La dukto devas esti sendepende subtenata; la valvo ne devas porti la pezon de la dukto. Grand-diametraj tee-flange pilkaj valvoj estas pezaj; dukto-subsidejo povas tiri la flanĝon malcentre, difektante la sigelon. Korod-rezistemaj tee-flange pilkaj valvoj estas faritaj el WCB, SUS304, aŭ SUS316L-materialoj, kun kupra aŭ neoksidebla ŝtala valva kerno. Post kompletigi la instalajn punktojn, la tenilo devas rotacii libere sen blokado; la valvo tiam estas preta por uzo.
